Резисторы переменные проволочные подстроечные СП5-16В
Резисторы переменные, проволочные, подстроечные, одноэлементные, однооборотные с круговым перемещением подвижной системы. Резисторы СП5-16ВА, СП5-16ВВ, СП5-16ВГ – для печатного монтажа и СП5-16ВБ – для навесного монтажа, предназначены для работы в электрических цепях переменного, постоянного и импульсного тока частотой до 1000 Гц.
Резисторы изготавливаются в климатическом исполнении В 2.1 (всеклиматическое).
Тип изделия |
Рис. |
Рном., Вт |
Rном., Ом |
dRном., % |
ТКС,´10-6, 1/°С |
Тн, час. |
Тх, лет. |
Износоуст. цикл |
Температ. окр. среды,°С |

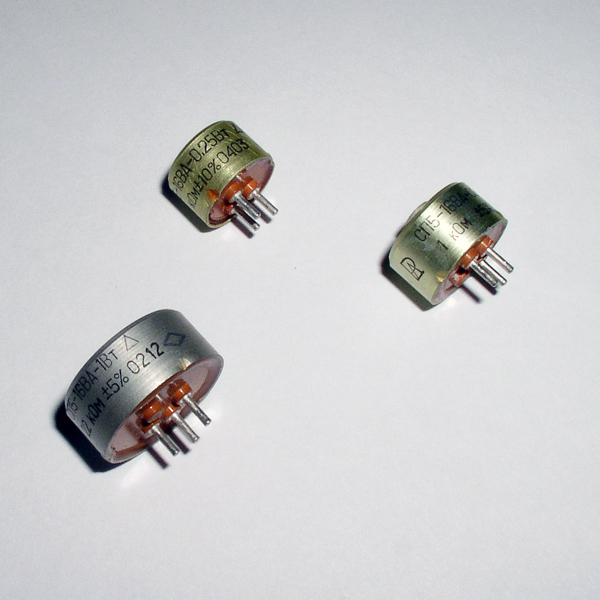

СП5-16ВА |
1 |
0,25 |
3,3¸22000 |
±5, ±10 |
от ±50 до ±1000 |
25000 |
25 |
100 до 22 Ом 200 свыше 22Ом |
-60 ¸ +125 |
0,5 |
3,3¸33000 |
||||||||
1,0 |
4,7¸100000 |
||||||||
СП5-16ВВ |
2 |
0,125 |
100¸6800 |
±5, ±10 |
±350 |
25000 |
25 |
100 |
-60 ¸ +125 |

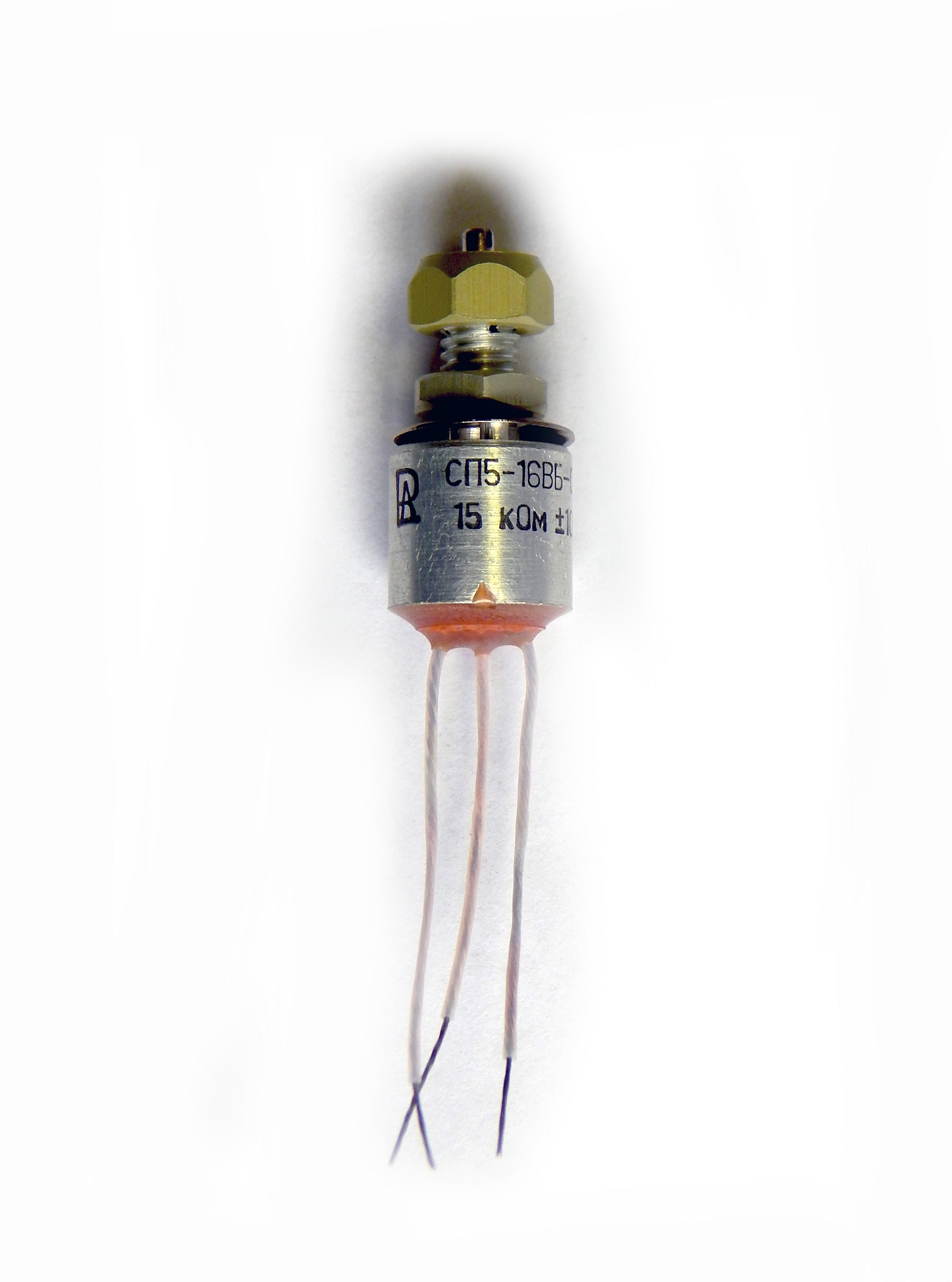

СП5-16ВБ |
3 |
0,25 |
3,3¸22000 |
±5, ±10 |
от ±50 до ±1000 |
25000 |
25 |
100 до 22 Ом 200 свыше 22Ом |
-60 ¸ +125 |
0,5 |
3,3¸33000 |
||||||||
1,0 |
4,7¸47000 |
||||||||
СП5-16ВГ |
4 |
0,05 |
47¸4700 |
±5, ±10 |
±350 |
30000 |
25 |
100 |
-60 ¸ +125 |
Тип изделия |
Рном., Вт |
Размеры, мм |
Масса, г не более |
Предельное раб.напряж.,В |
||
а |
В |
Д |
||||
СП5-16ВА |
0,25 0,5 1 |
1,5±0,1 2,1±0,1 2,1±0,1 |
1,5±0,1 1,1±0,1 1,1±0,1 |
11±0,2 13±0,2 16,5±0,2 |
1,8 2,2 3,2 |
74 128 216 |
СП5-16ВБ |
0,25 0,5 1 |
11±0,2 11,5±h15 13,5±h15 |
4 4,5 5,8 |
74 128 216 |
||
СП5-16ВВ |
0,125 |
8±0,2 |
1 |
29 |
||
СП5-16ВГ |
0,05 |
6±0,2 |
0,5 |
15 |
Примечание: Приведенные в таблице предельные рабочие напряжения рассчитаны для максимальных номинальных сопротивлений.
